Dans cette article Lola se met à nue pour vous découvrez des photos surprenantes.
Calmez-vous, le Blog reste un Blog technique vous pensiez voir quoi?
Voici une petite galerie photo du rack de F1ZBV dit « Lola ».
Merci à Jean-Paul F5FIM pour le câblage et à Dominique F4HDP pour la réalisation du schéma. F5UII Christian et F4HDW Stéphane pour le support logiciel. Vincent F4CVQ pour tous ses beaux dessins qui agrémente mon Blog et celui de ra88.org.
Résultat du travail d’équipe ci-dessous:
Vue de face, comprenant un émetteur TH9000D, un récepteur TAIT8100, un écran tactile, un port Usb déporté pour les sauvegardes, et le bouton marche/arrêt
Vue arrière
L’alimentation est assurée par des connecteurs de type Powerpole.
Le ventilateur extrait l’air propulsé par le ventilateur au dessus de l’émetteur.
Des prises micro 4 broches sont utilisées pour les sortie relais.
Des prises micro 3 broches sont utilisées pour les entrées, seul le capteur de porte ouverte sera utilisé dans un premier temps.
Une DB25 sera utilisée comme comme port accessoires
Les deux fiches N sont reliées sur l’émetteur et le récepteur.
Tous les connecteurs sont raccordés afin de faciliter les évolutions futures.
Le câblage vue du dessus avec la carte Svxcard au centre et une carte de distribution d’alimentation equipé de fusibles.

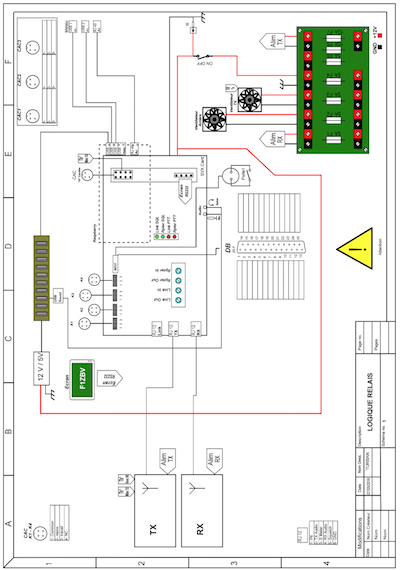

Schéma du rack relais par F4HDP
Vidéo de la conférence de présentation de ses fonctionnalités sur ce lien.
Si vous voulez acquérir la carte de contrôle relais, il vous reste plus que quelques jours… fin de la commande groupée le mardi 20 septembre 2016.
