Test et installation Station météo WALDBECK Halley WHT3

Ma bonne vieille station météo Orégon WS-2300 ayant fait son temps, certains supports de capteurs ont cassés .

Ne voulant pas mettre des sommes folles dans une station météo, j’entreprends donc quelques recherches sur internet.

En gros, je recherche une station météo (anémo, direction du vent, pression, température).  De plus, je cherche donc un moyen d’envoyer les données directement sur wunderground sans avoir de consolé avec câble USB/série sur le PC ou un raspberry en route H24.

Mon choix se porte donc sur :  WALDBECK WHT 3

Waldbeck Halley Professional Weather Station, 6-in-1 Measurements ...

L’avantage (me concernant) est le transmetteurs qui réceptionne les données et qui envoi tout cela sur le site météo choisi (wunderground, ecowitt, etc… même votre site perso).

Fréquence utilisée entre les capteurs et le transmetteur est 868 MHz

Voici le transmetteur (boitier noir), qui réceptionne les données météos du capteur et qui se connecte au routeur wifi de votre maison pour envoi données sur le net.  Vous pourrez voir aussi sur cette photo le capteur de température intérieure.

Halley Professional Weather Station, 6-in-1 Measurements, Indoor and Outdoor, WiFi, App

Je la trouve sur Mano mano à 99€ port compris…. bonne affaire, car juste dans le budget que je m’étais fixé.

Envoi rapide (malgré la crise sanitaire), 1 semaine.

A la réception…. tout les éléments sont bien là .

Aucune description de photo disponible.

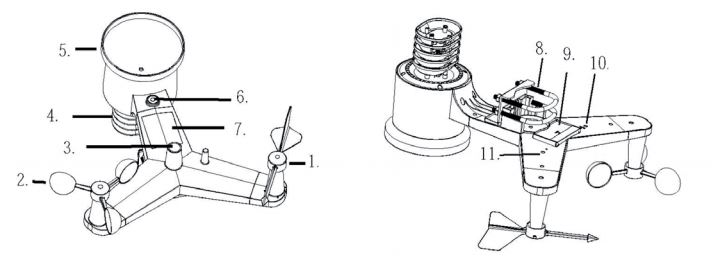

  1. 1. Girouette
  2. 2. Anémomètre
  3. 3. Capteur lumière et UV
  4. 4. Thermomètre/Hygromètre
  5. 5. Pluviomètre
  6. 6. Bulle niveau pour réglage horizontalité capteurs
  7. 7. Capteur solaire
  8. 8. U de fixation sur tube
  9. 9. Boitier piles (2xAA)
  10. 10. Bouton Reset capteur
  11. 11. Led montrant le fonctionnement et envoi données

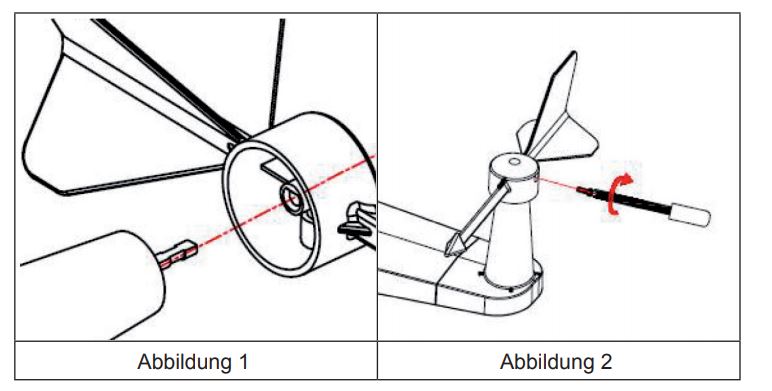

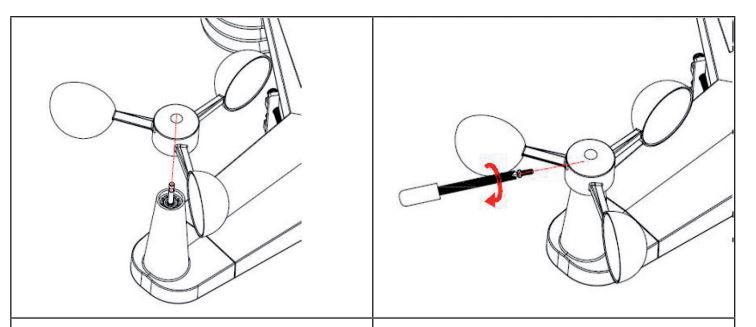

L’assemblage est relativement simple, mise en place anémomètre et girouette sur les différents axes et serrage par vis…..

Puis mise en place des piles (2xAA) et retrait de l’autocollant occultant sur le capteur solaire.

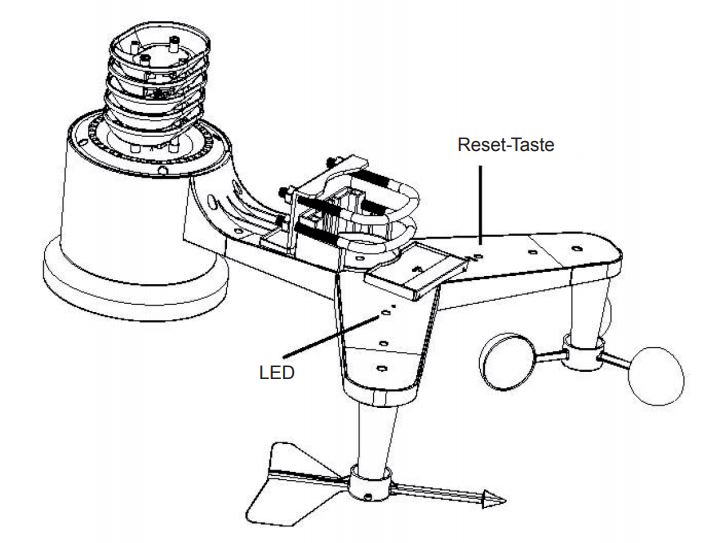

Reste à réinitialiser tous les capteurs par le petit boutons se situant en dessous.

Une led montre le bon fonctionnement de l’ensemble et l’envoi des données toutes les 16 secondes.

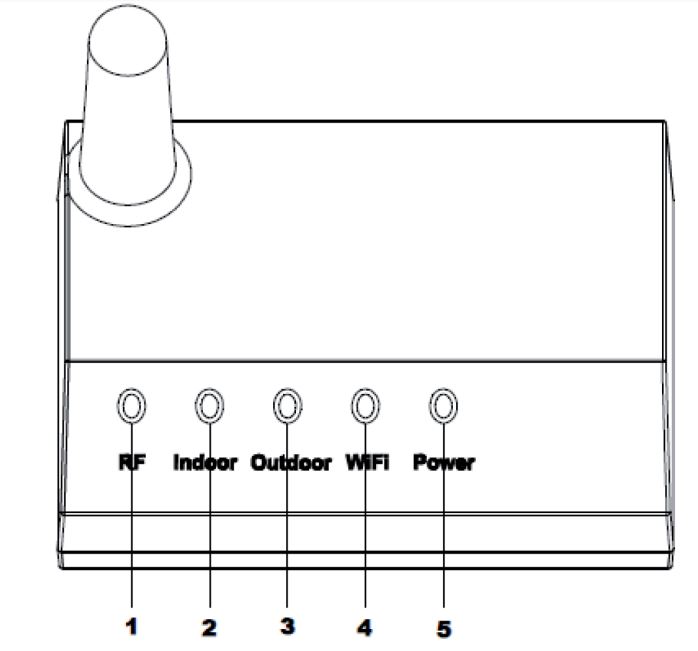

Concernant le transmetteur

  1. 1. Réception données capteurs
  2. 2. Capteur intérieur trouvé
  3. 3. Capteurs extérieurs trouvés
  4. 4. Connecté en Wifi sur le routeur si permanent .  Si clignotant rapidement, en attente de configuration et connexion sur routeur ou box de votre maison.  Toute cette configuration se fera via votre téléphone mobile ou tablette.
  5. 5. Présence secteur

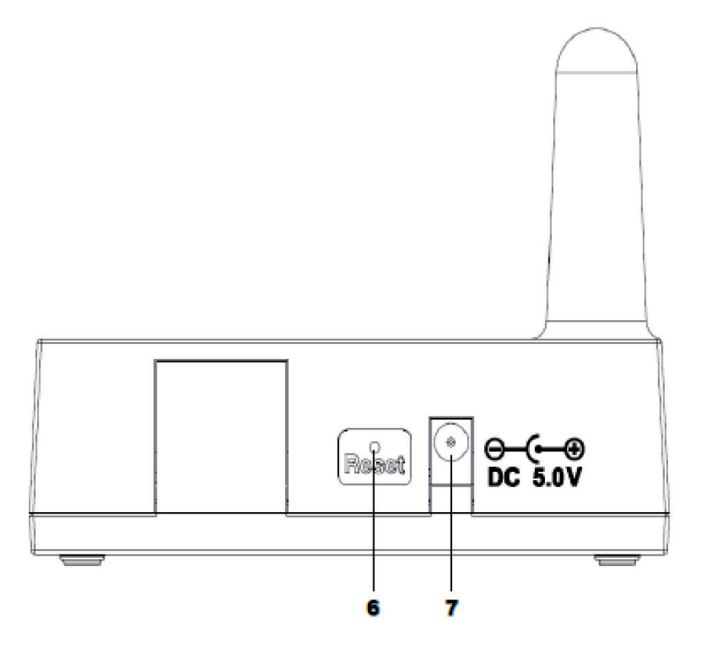

  6. 6. Remise à Zéro transmetteur
  7. 7. Alimentation 5.0V

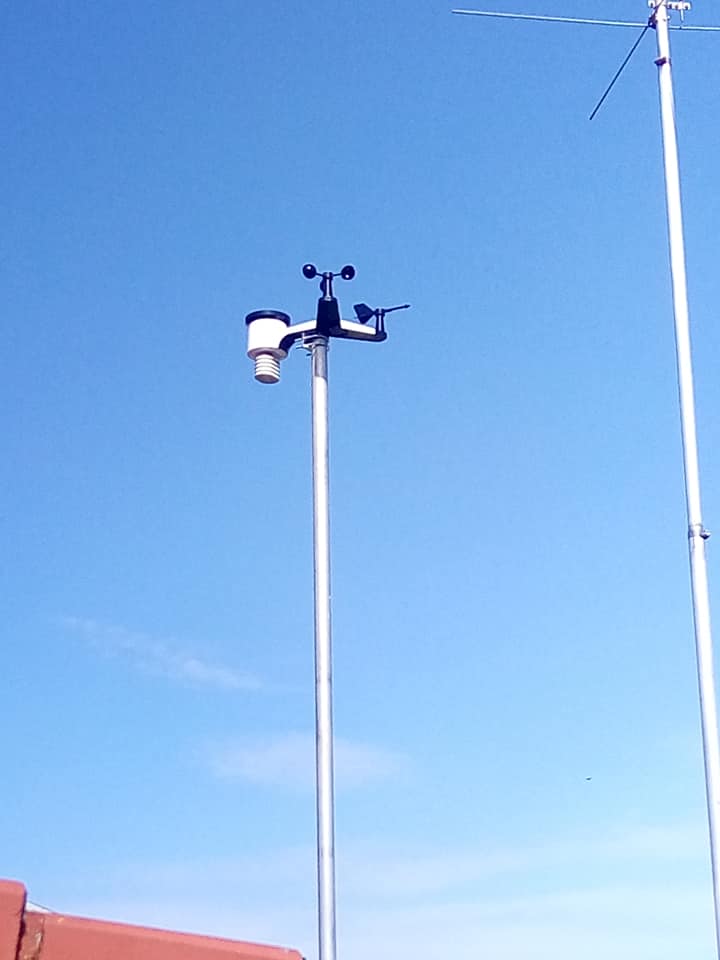

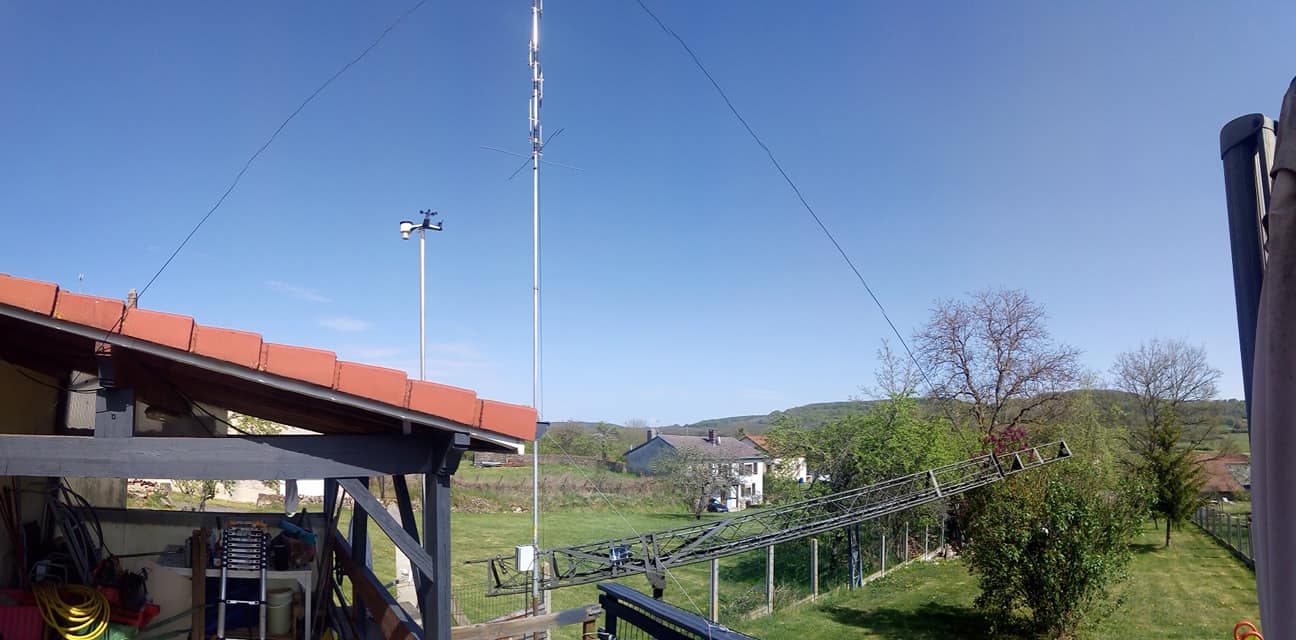

La mise en place est simple….  Montage de l’ensemble de capteurs extérieurs sur un tube et serrage des colliers de fixations.  S’assurer de la parfaitement planéité de l’ensemble capteur à l’aide de la « bulle » présente sur le capteur.



Branchement du transmetteur à proximité de la box.

Tout est ok ou presque , il trouve l’ensemble capteur extérieur et intérieur (2 et 4) et power allumé.  Le voyant Wifi clignote rapidement, pas d’inquiétude, ceci est normal car je n’ai pas configuré la connexion wifi au routeur (box).

Pour ce faire, il faut utiliser soit son téléphone portable avec wifi ou tablette.  Attention wifi 2GHz uniquement pas de 5GHz.   Veillez à bien couper le 5GHZ dans les paramètres de votre téléphone.

Dans le mode d’emploi, il est conseillé de télécharger l’application WS TOOLS.  Mais impossible qu’elle fonctionne aussi et cela semble récurrent vu quelques commentaires sur internet.

Pas de problème, installation de WS VIEW …..  Tout est OK…

Vous devrez ajouter une « device » (capteur), l’application vous demandera le SSID (nom du routeur) et le mot de passe.

L’application connecte le transmetteur au routeur (box)….  OK

Après toutes ces étapes de configuration, vous pourrez accéder à vos données météo sur votre téléphone en ouvrant l’application WS VIEW.

Aucune description de photo disponible.



Vous pourrez aussi par la suite configurer l’envoi des données météo sur plusieurs sites .  Vous trouverez tous les éléments dans l’application sous l’onglet « weather services ».

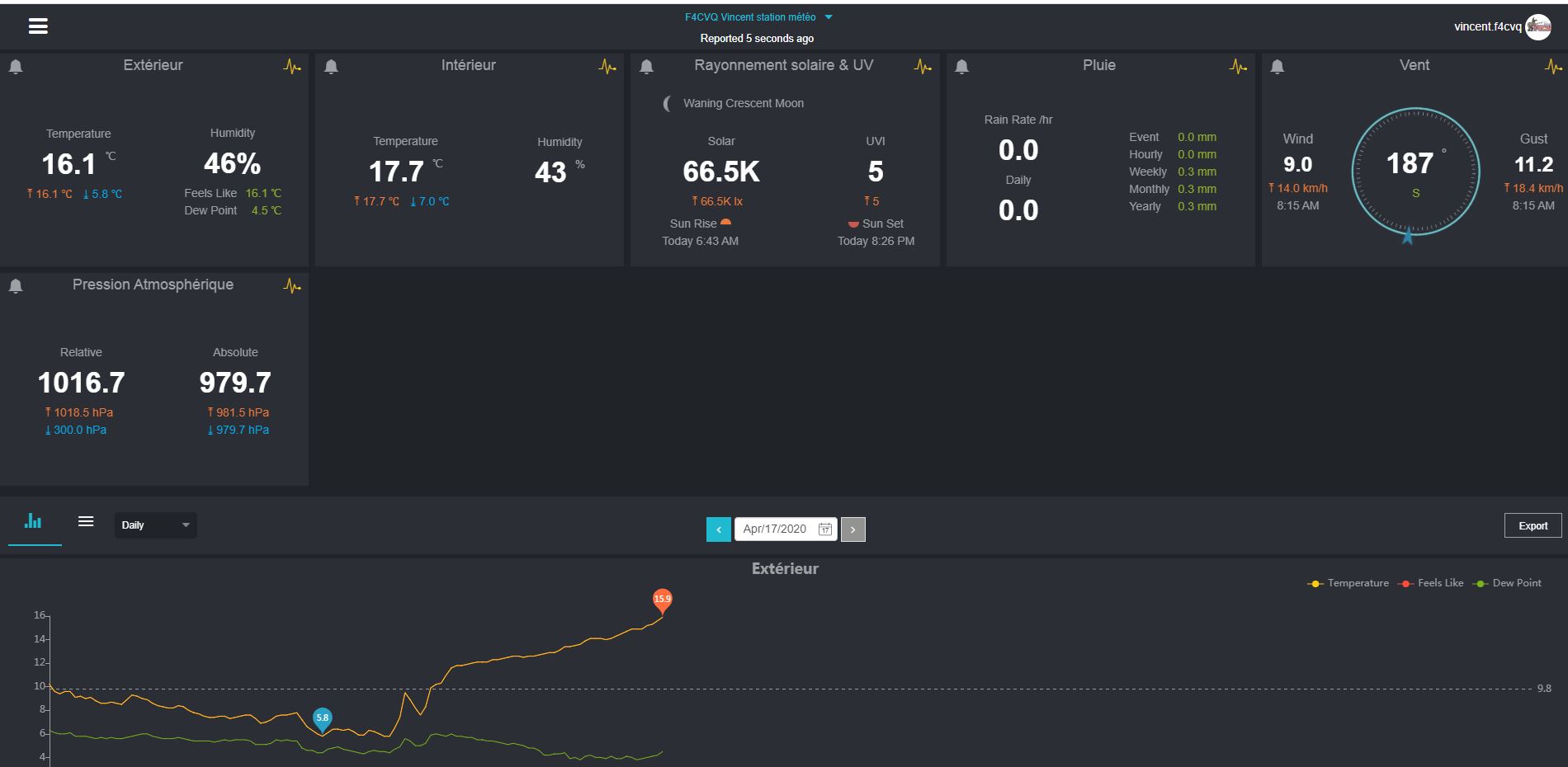

Ecowitt.net : (nécessite d’être connecté sur le site pour avoir accès aux données).  Possibilité d’export de toutes les données sous forme de fichier Excel

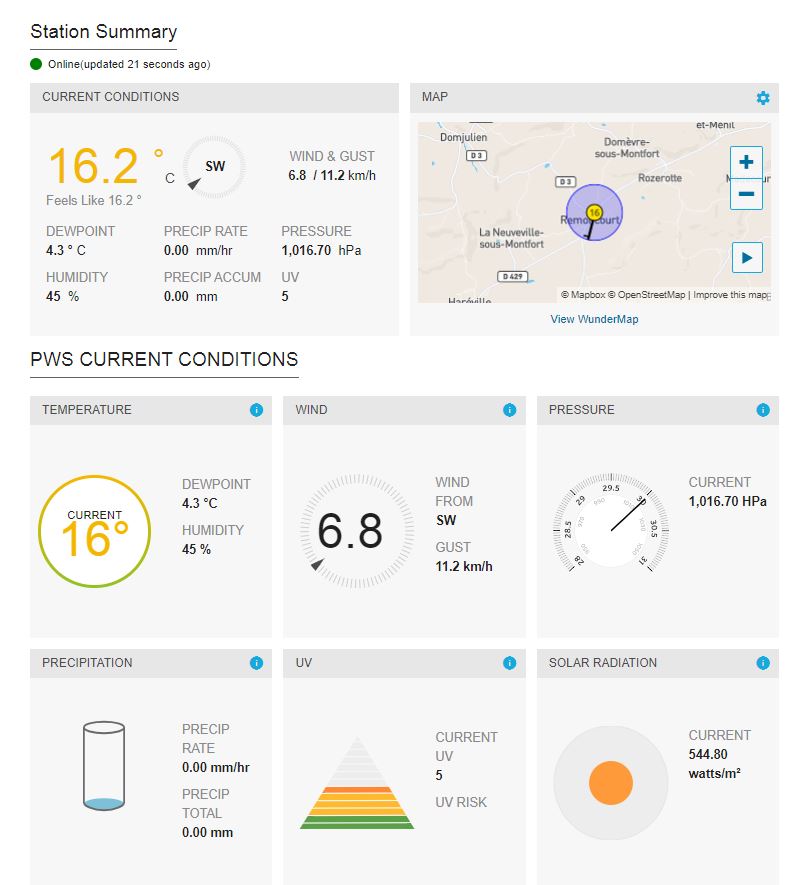

Wunderground (permet le partage et la consultation des données par n’importe qui).



Tout semble fonctionner correctement pour l’instant.

La partie capteurs envoie les données toutes les 16 secondes.

Par contre sur Ecowitt, archivage données toutes les 5 minutes car compte grauit.  Le délais pourrait être plus court à condition de payer un abonnement.

Pour wunderground : toutes les 5 minutes.

Concernant la configuration perso pour envoi des données vers site perso ou BDD perso:  actulalisation des données toutes les 16 secondes possible apparemment.  A chaque envoi de données du capteur en quelques sorte.

Suite à un commentaire d’OM sur facebook, il serait certainement bon de démonter la partie capteur extérieur pour je cite « la tropicaliser »… c’est à dire protéger les circuits électroniques de la corrosion ou oxydation avec un vernis.

 Personnellement, je dispose de Liquid Tape plastidip (lien vidéo) donc je verrai pour faire cela par la suite .

Pour suivre cette station en pleine action :

Ecowitt (nécessite d’être enregistré et connecté) : https://www.ecowitt.net/home/index?id=16423

Wunderground (accessible sans inscription pour la consultation données) : https://www.wunderground.com/dashboard/pws/ILORRAIN54



Après avoir partagé l’information et le lien de commande sur les réseaux sociaux, je m’aperçois quelques jours après que le prix à augmenté.   Ils sont fort ces « robots » qui augmentent automatiquement le prix en fonction du nombre de clic sur le produit.

Pour faire simple, je l’ai commandé à 99€ livré…. et là 4 jours après et quelques clics d’OM sur le lien, la station passe à 120€….    Cela m’interpelle un peu, tout de même….

73 et merci de m’avoir lu.

F4CVQ Vincent
