Après 7 heures de travail acharné par – 12° à  -14 °! ! ! l »équipe constituée de Jean F4BKE, Marcel F4DIP, Philippe F6CSQ ,
Gérard F6DPWest parvenue, non sans difficultés, à  installer la Delta loop.

Le montage
Après fixation des 3 points d »ancrage,mise en place de la boucle de 87m de longueur initiale, et 8 opérations successives
de : « descente balun, recoupe, remontée balun, mesures . . .  » , nous sommes arrivés au final à  79.3 m;
c »est beaucoup plus court que prévu (autour de 84m); tentative d »explication :la paire de fils qui constituent l »antenne est torsadée,
ce qui veut dire que la longueur réelle des fils est supérieure ; après mesure, à§a ne représente que 1% de surlongueur ,
il y a peut être une autre explication : le facteur de raccourcissement ! ! !
Dimensions
– Le point d »attaque de l »antenne (balun de rapport 1/4) est situé à  la pointe haute du triangle,
il est fixé au pied du mat de l »antenne colinéaire du RC soit environ à  8 m du sol,
les 2 autres points de fixation sont respectivement à  5.8m et à  4 m du sol.
Le câble coaxial de descente mesure 26 m (voir pourquoi il est souvent indiqué dans les schémas 21.27 m ? ? ? )
une demi longueur d »onde sur 80m avec un coeff de vélocité de 0.66 pour du RG 213 = 26 m et pas 21.27m ! ! ! ).

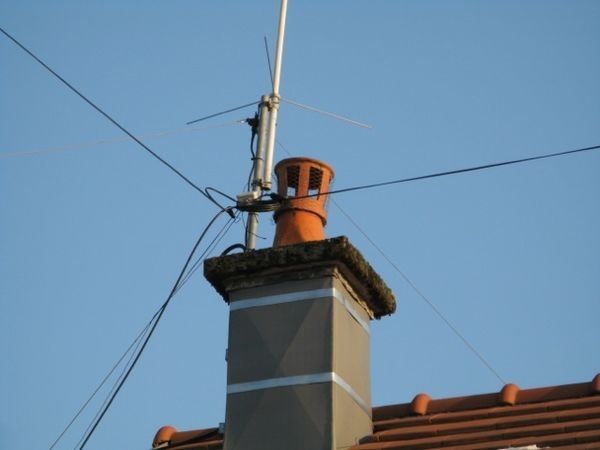

Enfin quelques photos:
01_img_3260 02_img_3266
03_img_3265
Voici le résultat final des mesures effectuées sur la DELTA LOOP de F8KHP.
Après 7 heures de travail acharné par – 12° à  -14° ! ! ! par une équipe constituée de Jean F4BKE,
Marcel F4DIP, Philippe F6CSQ , gérard F6DPW

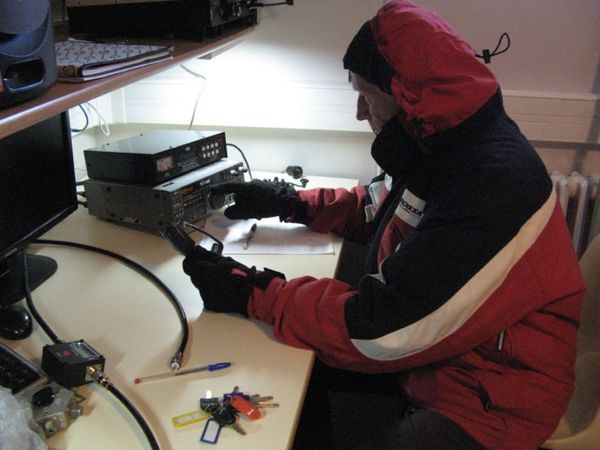

 04_img_3259
Après mise en place et 8 opérations de : « descente balun, recoupe, remontée balun, mesures . . .  » et
être partis de 87 m de longueur de câble, nous sommes arrivés en final à  79.3 m;
c »est beaucoup plus court que prévu (autour de 84m); une petite explication (à  vérifier):
la paire de fils qui constituent l »antenne est torsadée, ce qui veut dire que
la longueur réelle des fils est supérieure à  la mesure ; pour ma part, je pense environ 5%,
ce qui correspondrait à  environ 84 m .
– le point d »attaque de l »antenne (balun de rapport 1/4) est situé à  la pointe haute du triangle,
il est fixé au pied du mat de l »antenne colinéaire du RC soit environ à  8 m du sol,
les 2 autres points de fixation sont respectivement à  5.8m et à  4 m du sol.
Le câble coaxial de descente mesure 26 m (voir pourquoi il est souvent indiqué dans les schémas
21.27 m ? ? ? )
 une demi longueur d »onde sur 80m avec un coeff de vélocité de 0.66 pour du RG 213 = 26 m et pas 21.27m ! ! ! ).

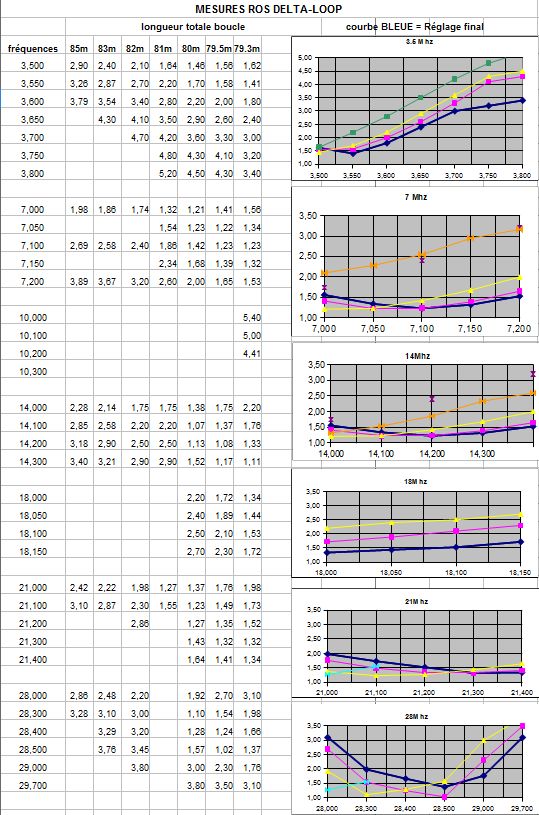

Voici les mesures ROS effectuées sur mes différentes bandes:
 mesure-ros-delta-loop_correcte
Gérard F6DPW.
